Photoduino

[valvulin]

Aquí os dejo un enlace con código para disparar las nikon vía infrarrojos:



http://www.bemasher.net/archives/114



(yo no lo he probado)



Saludos

[elRober]

Aquí hay otro recurso para IR



http://www.vonroth.com/Arduino/NikonIrControl/

Es simple y básico, pero funciona.



Echaré un ojo al tuyo.



Saludos!

[valvulin]

Pero hay que bajarse primero la librería, y luego que se hace con ella, ¿cómo se instala?

[elRober]

Es sencillo, como explica en la página, simplemente hay que 'untar' (me ha hecho gracia ) el contenido del archivo en la carpeta 'libraries' de la raíz de instalación del software de arduino.

Después en tu programa simplemente haces la referencia

#include <nikonIrControl.h>



, y ya puedes usar el comando cameraSnap. Al compilar, automáticamente se incluye la librería.

[valvulin]

Gracias, librería instalada, ahora a probarlo

[pevire]

Buenas a todos. Escribo para compartir una solución que he encontrado para poder usar el photoduino en cámaras como la D3000 que no tiene disparo por cable.



He modificado a nivel de hardware y de software.



El hardware lo he modificado de acuerdo al siguiente esquema:







En cuanto al software he agregado un nuevo "Configuration value" que se llama "#define IR_SHOOTING 1". Las funciones camera_shutterBegin, camera_shutterEnd, camera_autofocusBegin, camera_autofocusEnd detectan si este valor vale 0 o 1. En caso de que valga 0, su funcionamiento será completamente normal. En caso de que sea 1 camera_shutterEnd, camera_autofocusBegin y camera_autofocusEnd no hacen absolutamente nada y camera_shutterBegin emite por el LED IR la secuencia de disparo que el compañero "elRober" ha puesto de la página http://www.vonroth.c...NikonIrControl/



Lo he probado en modo intervalómetro y funciona perfectamente. No lo he probado con los sensores porque tengo la placa a medio montar pero en principio no debería afectar para nada esta modificación.



Si alguien necesita ayuda o el firmware modificado que me avise y lo vemos.



Un saludo a todos y gracias por vuestras aportaciones que me han ayudado a logra que mi Photoduino dispare mi D3000 via IR.

Editado 1 de Junio de 2012 por pevire

[odatruh]

Aremor: yo tengo un disparador Meike, que tiene los mismos colores de cables que el tuyo: Rojo, blanco y amarillo.



Lo he cortado por la mitad y le he puesto en los dos extremos sendos jacks estéreo,macho y hembra aéreos, para que sea más versátil.



El funcionamiento del mío es el siguiente: juntando blanco y amarillo enfoca. juntando los tres dispara. Es una putadilla porque debería disparar juntando solo dos, y no los tres.



Si junto rojo y blanco o rojo y amarillo no hace nada.



Comprueba si los cables de los mismos colores hacen la misma función que el mío, y podríamos seguir trabajando juntos.



Si lo que quieres es que el arduino te permita enfocar y disparar, me temo que habrá que hacer alguna modificacion en el programa, para que durante un instante haga el contacto "enfoque" y después el "disparo" y seguramente haya que usar una salida más (hablo de memoria, no tengo delante ningún esquema).



Creo que no tienes ningun problema con los tiristores.



Si conecto blanco y rojo (los mantengo unidos) y luego uno el amarillo a ellos, hace un solo disparo, tengo que separar blanco y rojo de nuevo para poder hacer otro.



Si conecto amarillo y rojo (los mantengo unidos) y luego uno el blanco a ellos, hace todos los disparos que quieras, pero no enfoca.



Los c******s de Bricogeek me mandan hoy un emilio diciendo que hoy (martes) sale el arduino, y les hice el pago el viernes pasado.



En fin, si puedes especifica más qué pretendes hacer y cómo lo tienes conectado, a ver si sacamos algo útil.



Un saludo

Hola amigos

Ei mando de control de la Nikon D90 tiene 4 cables y una masa Masa-Negro-Verde-Blanco- y Rojo ( pero el rojo no se usa)

Poner negro y masa juntos,entonces quiere decir que juntando masa +negro +verde enfoca en la primera pulsación y al seguir pulsando se le une el cable verde y dispara.



Si soldamos masa y negro en el conector Jach de 3,5 estereo en la masa el verde en la parte central del conector y el blanco en la punta lo conectamos al Photoduino en donde pone camara funcionara perfectamente.

A mi me ha funcionado

Ni que decir quiere que esta solución me costo 25 Euracos que es lo que me costo el mando para destriparlo



Saludos

[odatruh]

Hola amigos

Ei mando de control de la Nikon D90 tiene 4 cables y una masa Masa-Negro-Verde-Blanco- y Rojo ( pero el rojo no se usa)

Poner negro y masa juntos,entonces quiere decir que juntando masa +negro +verde enfoca en la primera pulsación y al seguir pulsando se le une el cable verde y dispara.



Si soldamos masa y negro en el conector Jach de 3,5 estereo en la masa el verde en la parte central del conector y el blanco en la punta lo conectamos al Photoduino en donde pone camara funcionara perfectamente.

A mi me ha funcionado

Ni que decir quiere que esta solución me costo 25 Euracos que es lo que me costo el mando para destriparlo



Saludos

[NGRPHOTO]

Hola a todos



Bueno yo tengo mi photoduino montado y funcionando y en pruebas con la valvula solenoide.



Mi pregunta es cuanta gente estaria dispuesta a pedir pcb de photoduino v 3.0, para hacer un pedido conjunto a china con un minimo interesante a un fabricante recomendado?



yo estaria dipuesto a pedir unas 10 pcb porque quiero montar una historia del copon, pero los portes hacen que sea algo caro, si pedimos mas los portes los compartimos?



alguien se anima?



saludos

[NGRPHOTO]

Por cierto, aunque los archivos que tengo son los de la web de photoduino, en eagle, hay alguien que los pase a gerber? en algunos fabricantes los piden y yo no tengo ni idea de como va el tema....aunque lo he intentado con la version que tengo de eagle (free) no lo puedo generar, o mas bien no se como hacerlo (soy un costra con algunas cosas)



algun experto?



saludos de nuevo

[pedro_saco]

Hola,

acabo de comprar y montar el photoduino pero ahora tengo el problema que no se exactamente que tengo que comprar para conectar la cámara y el flash al photoduino. La cámara es una nikon d7000 y el flash un SB-700. ¿Alguién me podía asesorar?



Gracias.

[fondero]

Descargando librerias

[Miguel-Alava]

En la misma página de photoduino te redireciona  a una donde comprarlo y para el flash no lo se pero a lo mejor te viene algo en accesorios del flash.

Un saludo y ya nos dirás que tal.

[morrones]

Donde se compra el photoduino

[Miguel-Alava]

Donde se compra el photoduino

Se compran las piezas y lo monta cada uno.

[djdatstudio]

hola alguien podria echarme una mano tengo un phoduino estoy intentando fotografiar gotas de agua con la barrera infrarojos y no consigo congelar el rebote de la gota en un voaso de agua.no se sies por q la barrera esta alta.la baje y nada el retardo de flash lo puse en 350ms y la camara en modo bulb.no se q estoy haciendo mal y no encuentro informacion de como hacerlo.gracias

[Nachin]

hola bueno dias , un gusto , primera vez que escribo por aqui , le cuento que yo me fabrique dos photoduinos, y en las dos tengo el mismo problema de lcd , se prende pero veo una barra negro y no puedo navegar por el menu , me gustaria saber si alguin tuvo  el mismo problema y si lo pudo resolver , desde ya muchas gracias , saludos desde argentina , chubut puerto madryn

[Nachin]

hola alguien podria echarme una mano tengo un phoduino estoy intentando fotografiar gotas de agua con la barrera infrarojos y no consigo congelar el rebote de la gota en un voaso de agua.no se sies por q la barrera esta alta.la baje y nada el retardo de flash lo puse en 350ms y la camara en modo bulb.no se q estoy haciendo mal y no encuentro informacion de como hacerlo.gracias

hola , lo que podes hacer e, , probar en modo pre bul, colocar el enfoque en manual del la camara y objetivo, y el pretime de autofoco debes porner el valo cero 0, eso como primer opcion de prueba.

la segunda es poner si tu cara lo permite , es bloquear el espejo arriba, y prebulbo, eso hara que tu velocidad de disparo se la que lleva el flash, puede ser  no se depende el flash de 1/20000 o 1/50000 avos de segundo,

y como tercera opcion , colocate en un cuarto oscuro, vo 4 seg deja caer la gota y el flash se encargara de congelar, como estas en un cuarto oscuro no saldra movida la foto.

para ir tomandole la mano y que a su vez sea comodo , te recomiendo que fabriques una tabla con una geringa y colocar el sensor no  mas de 3cm del pico de la jeringa, y que la distancia de impacto se de 50 centimetros mas o menos,luego de hacer foto en donde cae la gota , luego empieces a subir el flash pre time desde 15ms 20ms 30ms , creo que el valor que estas dandole de 365 es mucho o no es acorde a la distancia de donde nace la gota hasta donde pega, o es muy corto o es muy largo , yo aque te voy a copiar algunos links en donde podes ir juntando info, si es que nos los has visto.

a mi me gusta mucho y estoy terminando de armar la electrovalvula. saludos

[Nachin]

hola , lo que podes hacer e, , probar en modo pre bul, colocar el enfoque en manual del la camara y objetivo, y el pretime de autofoco debes porner el valo cero 0, eso como primer opcion de prueba.

la segunda es poner si tu cara lo permite , es bloquear el espejo arriba, y prebulbo, eso hara que tu velocidad de disparo se la que lleva el flash, puede ser  no se depende el flash de 1/20000 o 1/50000 avos de segundo,

y como tercera opcion , colocate en un cuarto oscuro, vo 4 seg deja caer la gota y el flash se encargara de congelar, como estas en un cuarto oscuro no saldra movida la foto.

para ir tomandole la mano y que a su vez sea comodo , te recomiendo que fabriques una tabla con una geringa y colocar el sensor no  mas de 3cm del pico de la jeringa, y que la distancia de impacto se de 50 centimetros mas o menos,luego de hacer foto en donde cae la gota , luego empieces a subir el flash pre time desde 15ms 20ms 30ms , creo que el valor que estas dandole de 365 es mucho o no es acorde a la distancia de donde nace la gota hasta donde pega, o es muy corto o es muy largo , yo aque te voy a copiar algunos links en donde podes ir juntando info, si es que nos los has visto.

a mi me gusta mucho y estoy terminando de armar la electrovalvula. saludos

https://www.google.com.ar/search?q=como+fotografiar+gotas+de+agua&biw=1097&bih=511&tbm=isch&source=lnms&sa=X&ei=vucsVPCAJMfPggTR8IDIAQ&sqi=2&ved=0CAYQ_AUoAQ&dpr=1.75#tbm=isch&q=como+fotografiar+gotas+de+agua+con+sensores&facrc=_&imgdii=_&imgrc=0dKzg513KTDXFM%253A%3BZtvZgyS9GqSAQM%3Bhttp%253A%252F%252Fwww.caborian.com%252Fwp-content%252Fuploads%252F2012%252F11%252FIMG_6014.jpg%3Bhttp%253A%252F%252Fwww.caborian.com%252F18229%252F%3B467%3B700

[EMERITO]

Hola, si ha alguien le interesa un photoduino lo tengo en venta en segundamano y milanuncios, haceis una busqueda de photoduino y voilà, el precio sería negociable para los compis del foro, claro está  .

[Javiercc]

Hola compañeros. Habeis utilizado el photoduino para fauna, aves o insectos?



Un saludo y gracias

[Flaco78]

Hola, si ha alguien le interesa un photoduino lo tengo en venta en segundamano y milanuncios, haceis una busqueda de photoduino y voilà, el precio sería negociable para los compis del foro, claro está  .

Te he escrito un privado, porque imagino que lo has vendido ya. No me aparece.

[bucef@lo]

Hola,

No conocia la existencia de Photoduino, me parece muy interesante.

Gracias por compartir!

[morrones]

Alguien vende alguno

[cgleroy]

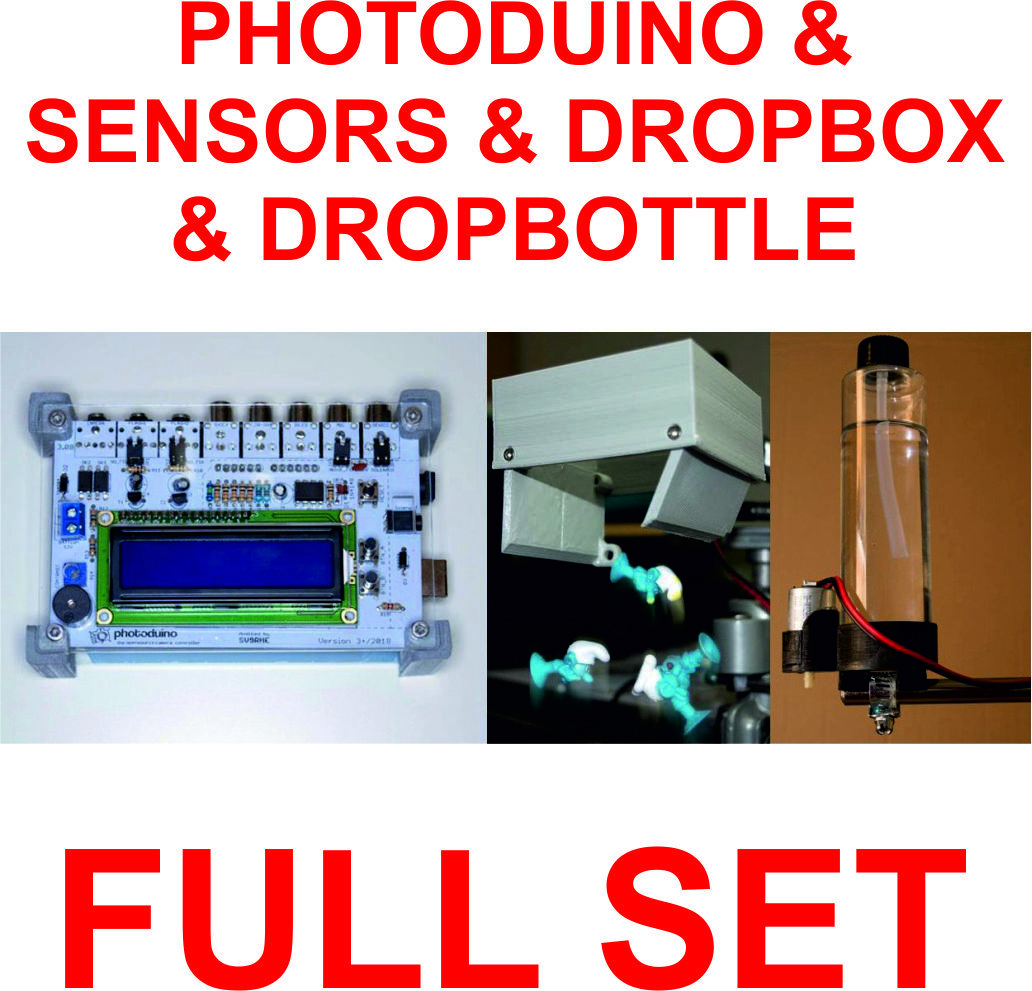

Bueno, he encontrado este hilo buscando en Google, tengo comprado en EBay un equipo completo a un vendedor griego que lo tiene regularmente, pongo el link:



https://www.ebay.es/itm/Photoduino-Sensors-Mariotte-Solenoid-Siphon-Object-Splash-Device-KIT-SET/332296118795?ssPageName=STRK%3AMEBIDX%3AIT&_trksid=p2060353.m2749.l2649



Cuando me llegue pondré algo más, no me ha parecido muy caro si tenemos en cuenta todo lo que trae...





https://www.ebay.es/itm/Photoduino-Sensors-Mariotte-Solenoid-Siphon-Object-Splash-Device-KIT-SET/332296118795?ssPageName=STRK%3AMEBIDX%3AIT&_trksid=p2060353.m2749.l2649

https://www.ebay.es/itm/Photoduino-Sensors-Mariotte-Solenoid-Siphon-Object-Splash-Device-KIT-SET/332296118795?ssPageName=STRK%3AMEBIDX%3AIT&_trksid=p2060353.m2749.l2649

Editado 11 de Febrero de 2018 por cgleroy
